동시 주입 공법 강관

공법 원리

이 공법은 터널 굴착전 공장에서 특수 제작된 멀티(동시) 그라우팅 주입 장치 강관을 적절한 형상으로 배열 설치한 후
씰링 작업 없이 강관내에 설치된 내관을 통하여 다단주입 / 동시 주입 / 선택 주입 /등 여러 주입 방법중
선택적으로 강관과 주변지반을 일체화 시키고 Umbrella 형태로 Beam Arch 를 형성하여 차수 및 보강효과(휨 및 전단)을
동시에 얻을수 있으므로 공사기간을 단축함을 물론 경제적 측면에서 우수한 공법이다.

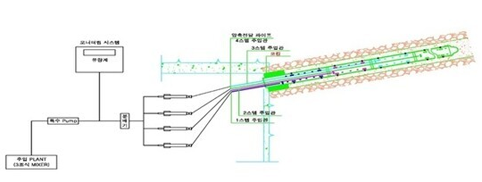

멀티(동시) 강관의 구조 및 System

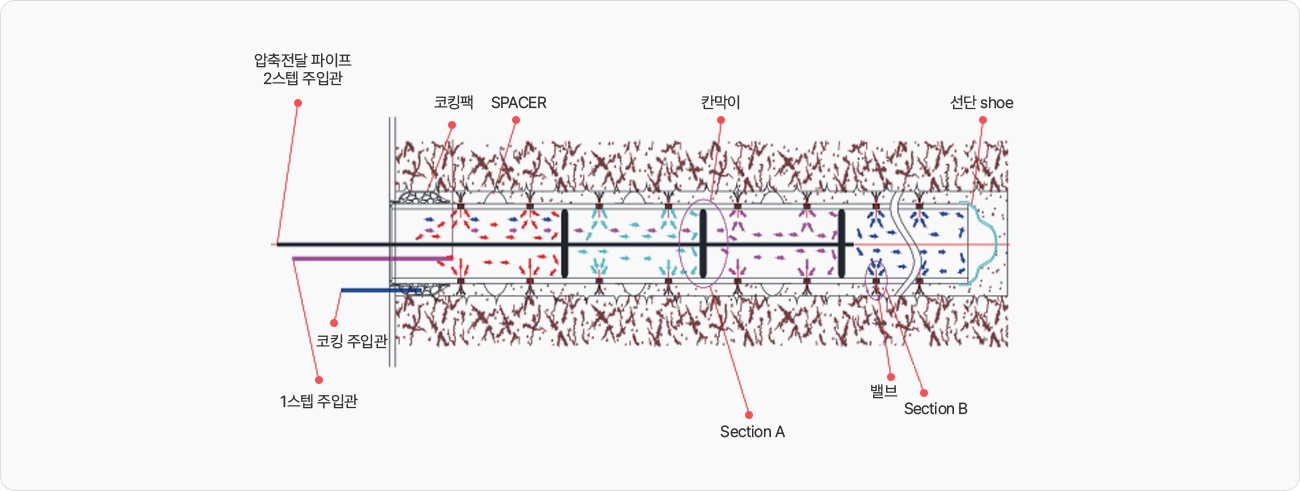

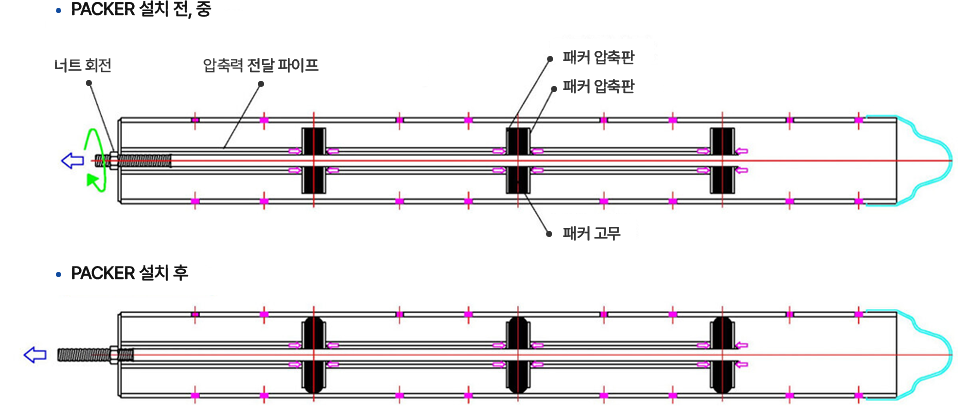

멀티(동시) 강관의 격벽설치 구조

공법의 특징

구분 멀티(동시) 그라우팅공법 기존 다단 그라우팅 공법
공법 개요
  • - 천공 후 공장 제작된 멀티 그라우팅 주입장치 강관을 삽입하고 코킹을 실시하고, 별도의 SEALING 작업 없이 강관내부에 특수 제작한 칸막이 Packer가 설치 되어 있어 동시 또는 선택적 가압 그라우팅을 실시하는 공법

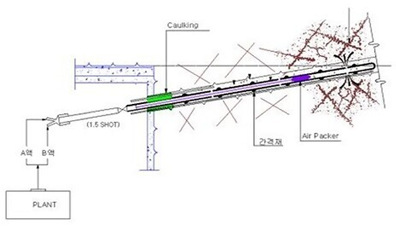

  • - 천공 후 보강재를 삽입하고 입구부에 코킹을 실시하여 천공홀과 보강재 사이의 여굴에 SEAL재를 주입하고, Air Packer 또는 유압 PAcker를 이용하여 다단식으로 가압 그라우팅을 실시하는 공법
보강제
  • - 대구경 터널보강 [Φ114.3mm,6T]
  • - 소구경 터널보강 [Φ60.5mm, 4T]
  • - 대구경 터널보강 [Φ114.3mm,6T]
  • - 소구경 터널보강 [Φ60.5mm, 4T]
시공순서 천공 → 보강재 삽입 → 코킹 → 각SETP별 동시주입, 선택주입 천공 → 보강재 삽입 → 코킹 → 실링 → Air Packer설치 → 각 SETP별 다단주입
특징
  • - 강관내부 주입관이 보강재와 일치되어 다철근 역할로 보강재의 강성 증대효과
  • - 강관 및 강관내 Packer를 공장제작 함으로써 현장에서 별도의 패커설치 공정이 필요 없음으로 공기단축효과
  • - 기존공법의단점을 멀티(동시) 주입방식을 적용함으로써 실링작업 공정이 필요없어지고, 공정이 단순하고 원하는시간에 바로 주입이 가능하므로 공기 단축효과가 큼
  • - 시공이 간편하고 시공품질이 우수하다.
  • - 추가 공정인 SEAL재(실링)를 주입함
  • - Air Packer를 사용하여 주입하며 상향식으로 Packer 설치하여함.
  • - 시공실적이 풍부

System Type별 관 모형

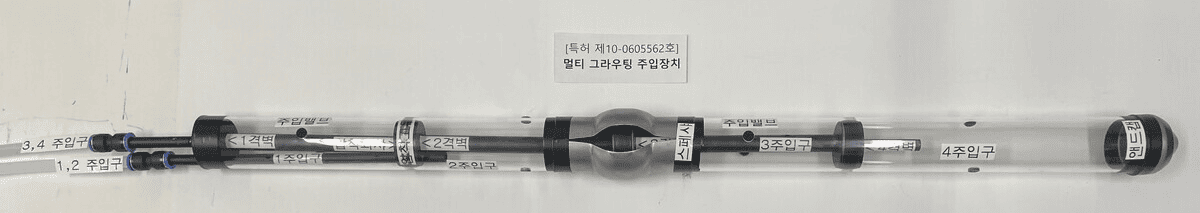

4Line 4Step

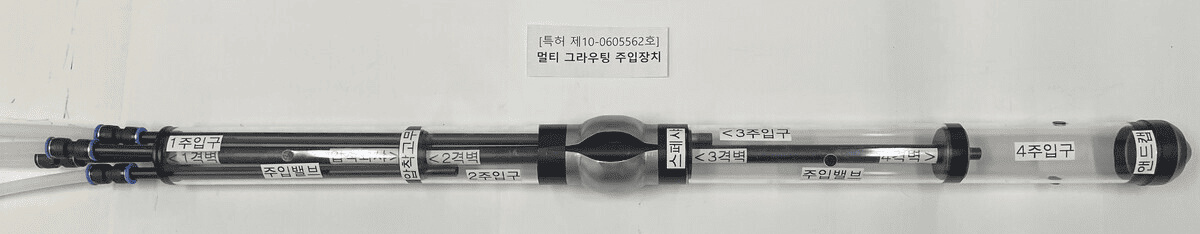

2Line 4Step
×
