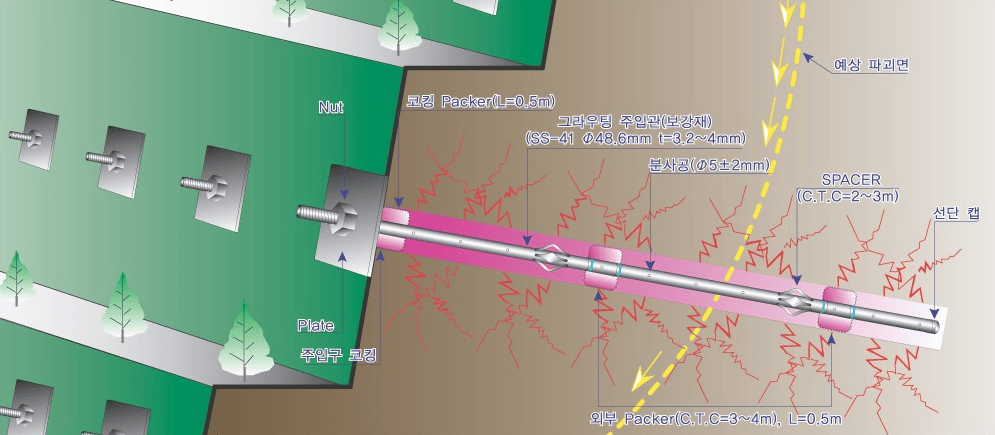

절토 사면을 일정한 간격으로 천공한 후 packer가 설치된 강관을 삽입하고 이동식 packer를 이용하여
그라우트제를 연속 주입함으로서 원지반의 전달강도 증대와 보강재에 의한 Nailing 효과를 얻을 수 있는 공법.
그라우트제를 연속 주입함으로서 원지반의 전달강도 증대와 보강재에 의한 Nailing 효과를 얻을 수 있는 공법.
1
적용조건
- •
절취사면의 보강 및 영구적인 사면 안전성이 요구되는 경우
- •
이미 이완되었거나 지반의 자체강도가 낮은 경우
- •
암반 파쇄대 또는 절리가 발달된 경우
- •
지하수위가 높아 사면이 포화된 경우
- •
점착력이 거의 없거나 풍화가 심하게 발달된 지반
- •
차별풍화에 의한 연·경대의 교호가 심한 지반
2
적용효과
- •
지반의 전단강도 증대 효과
- - 가압 그라우팅에 의한 전단강도 증대
- •
공사비 절감 효과
- - Sealing 및 코킹 작업의 간소화에 따른 공사비 절감 효과
- •
그라우팅 품질효과 극대화
- - 주입방식의 선택적 적용가능 ( 1.0Shot 또는 1.5Shot 방식의 선택적 적용)
- •
공기 단축 효과
- - 설치간격을 넓힘(C.T.C 조정)으로 단위면적당 시공수량 감소로 공기단축 가능
- - 공정의 단순화에 따른 작업의 효율성 증대
- •
우수한 적용성
- - 급결제의 사용에 따른 주입재의 이탈현장 방지
- - 지반조건이 변하더라도 시공 패턴을 변경하여 현장 조건에 쉽게 대응
3
공법의 특징
- •
주입방식의 코킹 System 적용(급결제)
- - 원가 정감효과
- - 작업의 효율성, 편의성, 신뢰성 증대
- - 완벽한 코킹 효과 (지하수 유출구간에 특히 효과적)
- •
외부 Packer 설치
- - 주입제의 역류방지 효과
- - Sealing작업의 단순화
- - 그라우팅 작업과 Sealing 작업을 동시 수행
- •
선택적 그라우팅 방법의 적용
- - 지반조건에 따라, 1.0Shot 또는 1.5Shot 방식의 적용 가능
- •
공기 단축 효과
- - 설치간격을 넓힘(C.T.C 조정)으로 단위면적당 시공수량 감소로 공기단축 가능
- - 공정의 단순화에 따른 작업의 효율성 증대
- •
우수한 적용성
- - 급결제의 사용에 따른 주입재의 이탈현장 방지
- - 지반조건이 변하더라도 시공 패턴을 변경하여 현장 조건에 쉽게 대응

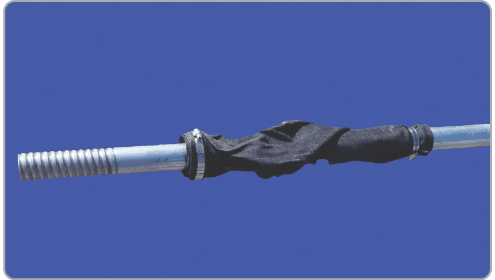

주입구 코킹용 패커

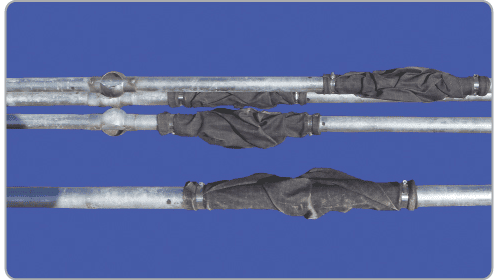

역류방지용 외부 패커

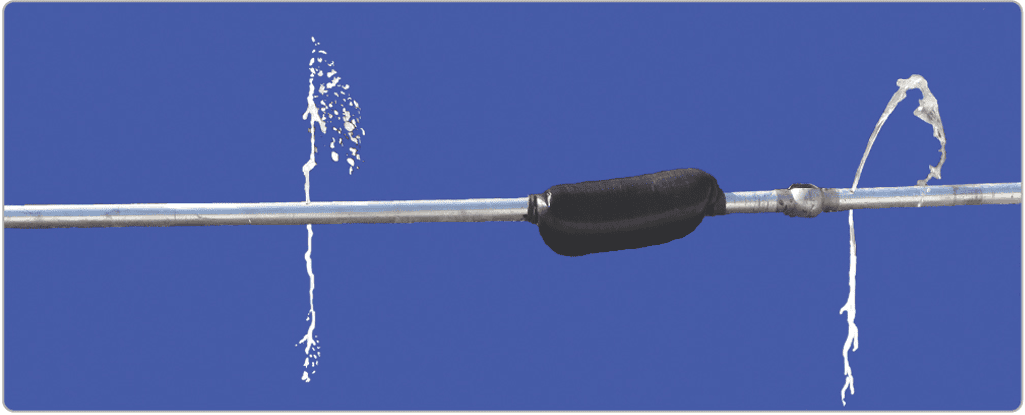

주입 양상 확인
